Aprenda a interpretar mapas

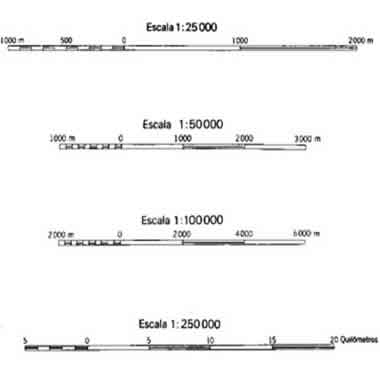

A escala numérica é uma das principais aplicações da cartografia. Ela pode ser representada graficamente sob a forma de uma linha graduada, na qual a relação entre as distâncias reais e as representadas nos mapas, cartas ou outros documentos cartográficos, é dada por um segmento de reta em que uma unidade medida na reta corresponde a uma determinada medida real (definição do IBGE). Assim, quando se utiliza uma régua, um escalímetro ou até uma linha conseguimos obter a distância imediata.
Escalas grandes e pequenas
Ao contrário do que se pensa uma escala grande não é aquela que possui um número enorme. A escala 1:5.000 é grande pois a representação da realidade foi diminuída apenas 5.000 vezes, enquanto na escala 1:30.000.000 a representação da realidade foi diminuída 30 milhões de vezes, portanto a E=1:5.000 é maior que a 1:30.000.000.Você pode usar o seguinte raciocínio, um dividido por 5 mil é maior que 1 dividido por 30 milhões.
Quanto maior a escala, maior o número de detalhes representados.
As representações cartográficas mudam de nome conforme a escala, sendo que as cartas topográficas são representações de altitude, hidrografia, rodovias, cidades, etc.:
| Quanto ao tamanho | Quanto a representação | Escala | Aplicações |
| Escala Grande | Escala de Detalhe | até 1:25.000 | Plantas Cadastrais |
| Escala Média | Escala de Semi-detalhe | de 1:25:0000 até 1:250.000 | Cartas topográficas |
| Escala Pequena | Escala de Reconhe-cimento ou de síntese | de 1:250.000 e menores. | Cartas Topográficas e cartas gerais. |
Veja a encruzilhada das ruas Uruguai e Barão de Mesquita (cidade do Rio de Janeiro), extraída da Carta do antigo Distrito Federal, em escala 1:5.000. Note os detalhes, inclusive os trilhos de bonde, pois este tipo de transporte era usado, até a década de 50.
 |
Na escala maior (E=1:50.000) o nível de detalhamento é muito maior (aparecendo inclusive as ruas da cidade), já nas escalas menores a cidade de Cornélio Procópio diminui até se transformar em um pequeno ponto na escala de 1:1.000.000.
 |
 |
 |
Representação de espaços e distâncias
Especial para a Página 3 Pedagogia & Comunicação
Cartografia é a arte, a ciência e a técnica de se construirem mapas e outras representações da superfície terrestre.
A cartografia possui normas e procedimentos internacionais que exigem elementos básicos para ser considerada correta, como título, legenda, escala, fonte, autor, etc.
A escala é particularmente importante pois a partir dela podemos ter a dimensão aproximada da área representada e saber as distâncias que separam determinados lugares.
O IBGE define escala como a relação entre as dimensões dos elementos representados em um mapa, carta, fotografia ou imagem e as correspondentes dimensões no terreno e escala cartográfica como a relação matemática entre as dimensões dos elementos no desenho e no terreno.
neste caso, 1cm (centímetro) no mapa corresponde a 30 milhões de centímetros na realidade;
ou 1 milímetro no mapa corresponde a 30 milhões de milímetros na realidade.
Calculando distâncias
Quando se conhece a escala numérica, pode-se calcular as distâncias reais. Para calcular a distâncias entre lugares, você deve proceder da seguinte forma:
1) Pegue um mapa e observe a escala, por exemplo E=1:500.000.
2) Usando a régua, descubra a distância entre 2 pontos do mapa, por exemplo 5 cm.
3) Podemos perguntar: A partir dos dados acima, qual é a distância, em quilômetros, na realidade?
4) Trabalhando com a escala:
Primeiro, como na pergunta a distância no mapa é de 5cm, vamos usar o centímetro como padrão, portanto: 1cm no mapa corresponde a 500.000cm na realidade (divida os 500.000cm por 100, pois 100cm é igual a 1 m), assim, 1cm no mapa corresponde a 5.000m na realidade (divida os 5.000m por 1.000, pois 1000m é igual a 1 km), então 1cm no mapa corresponde a 5km (quilômetros) na realidade.
Note que 500.000cm, 5.000m e 5km são a mesma distância.
5) Conclusão: Se 1cm no mapa corresponde a 5km na realidade, 5cm no mapa correspondem a 25km na realidade, isto é 5 vezes mais.
A cartografia possui normas e procedimentos internacionais que exigem elementos básicos para ser considerada correta, como título, legenda, escala, fonte, autor, etc.
A escala é particularmente importante pois a partir dela podemos ter a dimensão aproximada da área representada e saber as distâncias que separam determinados lugares.
O IBGE define escala como a relação entre as dimensões dos elementos representados em um mapa, carta, fotografia ou imagem e as correspondentes dimensões no terreno e escala cartográfica como a relação matemática entre as dimensões dos elementos no desenho e no terreno.
Reduzindo o espaço
A escala é, portanto, uma proporção entre as distâncias de uma mapa e as distâncias na realidade ou corresponde a quanta vezes a realidade foi reduzida para estar naquele mapa especificamente. Aqueles mapas mundi que os professores levam à sala de aula e colocam à frente da lousa, geralmente possuem uma escala de 1 para 30 milhões ou E=1:30.000.000:Calculando distâncias
Quando se conhece a escala numérica, pode-se calcular as distâncias reais. Para calcular a distâncias entre lugares, você deve proceder da seguinte forma:
1) Pegue um mapa e observe a escala, por exemplo E=1:500.000.
2) Usando a régua, descubra a distância entre 2 pontos do mapa, por exemplo 5 cm.
3) Podemos perguntar: A partir dos dados acima, qual é a distância, em quilômetros, na realidade?
4) Trabalhando com a escala:
Primeiro, como na pergunta a distância no mapa é de 5cm, vamos usar o centímetro como padrão, portanto: 1cm no mapa corresponde a 500.000cm na realidade (divida os 500.000cm por 100, pois 100cm é igual a 1 m), assim, 1cm no mapa corresponde a 5.000m na realidade (divida os 5.000m por 1.000, pois 1000m é igual a 1 km), então 1cm no mapa corresponde a 5km (quilômetros) na realidade.
Note que 500.000cm, 5.000m e 5km são a mesma distância.
5) Conclusão: Se 1cm no mapa corresponde a 5km na realidade, 5cm no mapa correspondem a 25km na realidade, isto é 5 vezes mais.
